雷达图 - Radar Chart

雷达图是一种显示多变量数据的图形方法。通常从同一中心点开始等角度间隔地射出三个以上的轴，每个轴代表一个定量变量，各轴上的点依次连接成线或几何图形。

雷达图可以用来在变量间进行对比，或者查看变量中有没有异常值。另外，多幅雷达图之间或者雷达图的多层数据线之间，还可以进行总体数值情况的对比。

轴的相对位置和角度通常是无信息的。每个变量都具有自己的轴，彼此间的距离相等，所有轴都有相同的刻度。在将数据映射到这些轴上时，需要注意预先对数值进行标准化处理，保证各个轴之间的数值比例能够做同级别的比较。

图表属性

形状:圆形图类:统计图表功能:比较

图表详解

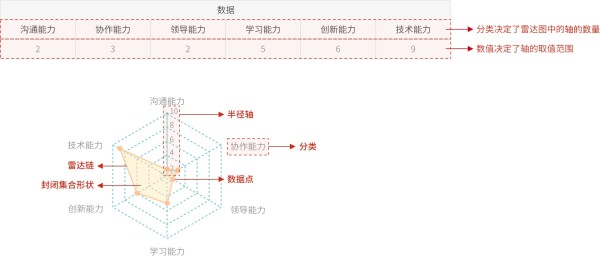

元素构成

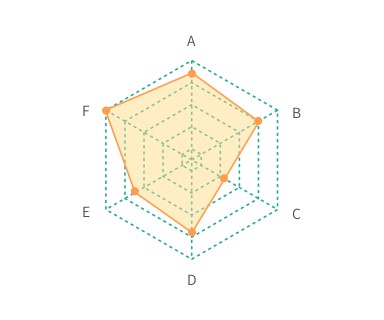

小明用雷达图对自己进行能力评估。能力分为：沟通能力、协作能力、领导能力、学习能力、创新能力、技术能力，每项为0-10分。



适用场景

在某一数据对象由多个特征类别构成的情况下，用雷达图来描绘这个数据对象。比如：

· 篮球运动员的能力（得分能力、篮板能力、抢断能力、助攻能力、盖帽能力）

· 食品的营养成分（糖、维生素、矿物质、脂肪、水）

要求特征类别是有限的，不能过多。而且都可以归一化，或者按照统一标准来标准化。比如，身高和体重，虽然单位不同数值分布也不同，但是都可以划分为一个从最小值到最大值（或0到1）的分数（或指数），或者干脆离散化为（差、普通、优异）。

不适用场景

分类过多，或者不可在统一程度上标准化的情况。

雷达图中层叠的多边形过多的情况。

相似图表

非彩带弦图

敬请期待

设计案例

《Cut the Fruits》同济大学学生作品，ChinaVis Visap 2018 参展作品。对苹果、桃子、梨三种水果，分别选取不同的品种，对每种品种的各个营养成分进行分析计算，每一种品种做成一张雷达图。这样可以在不同品种的苹果间进行比较。

查看出处

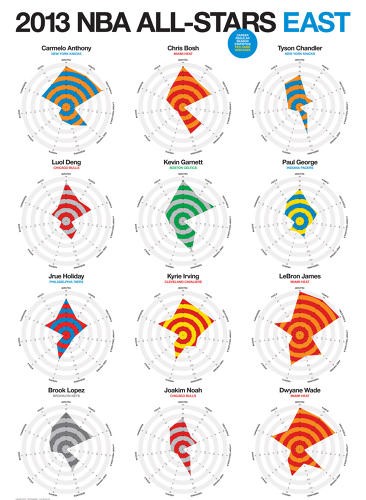

2013NBA东部全明星球员能力雷达图。运动员能力雷达图其实在媒体和游戏中都非常常见，这个作品比较值得借鉴的想法是，它将雷达图中间的几何体部分涂上了特别的颜色。这些色轮分为主色和副色，对应的是球员所在球队的配色。通过几何体中的颜色来映射了球队这一个信息，很巧妙。

查看出处

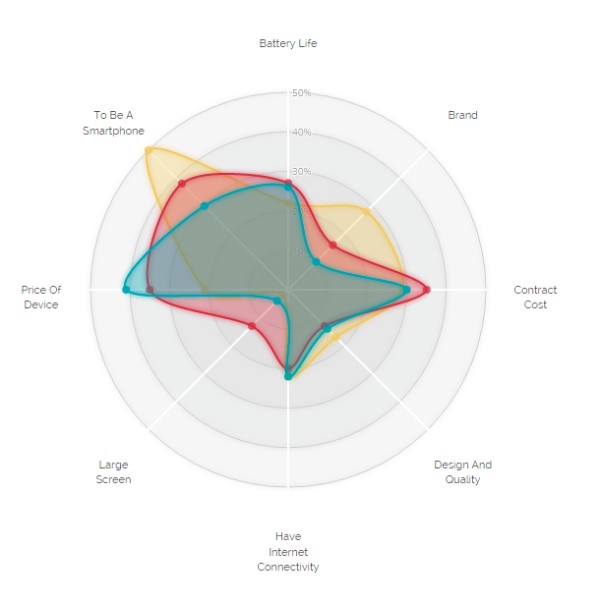

这种雷达图设计，主要特点是将几何图形的边缘连线从直线变成了曲线。本质上并不严谨，但是有些情况下可能是可用的，另外外观上看也是一种特别的设计。

查看出处

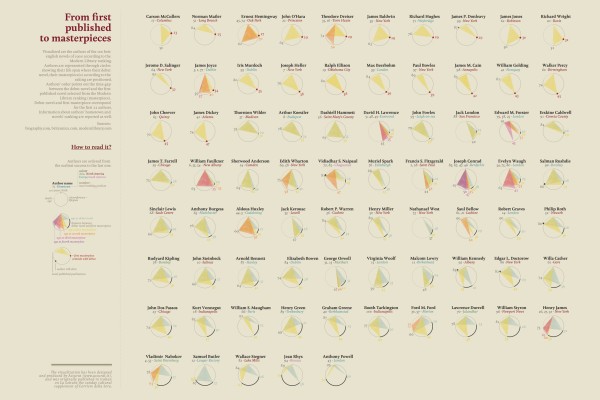

这是一个描述各大作家代表作是在人生什么阶段写成的一个作品，非常有创意。严格意义上来说，这并不是一种标准的雷达图。但是，也可以说每一个张都是一种特殊的雷达图，即一种多轴（100岁，每岁1个轴）单刻度（每个轴上只有一个最外层刻度）的雷达图。

查看出处

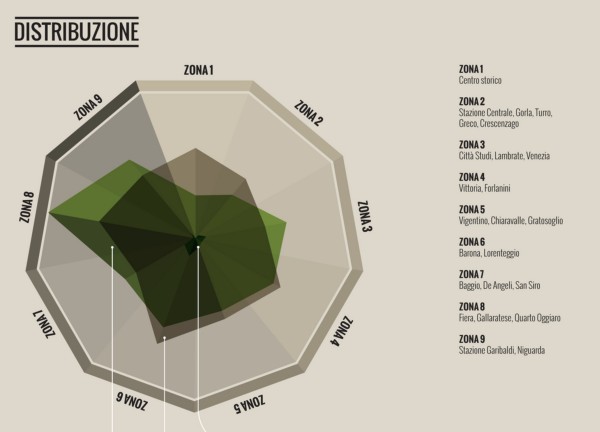

这个作品比较知名。其中雷达图带来的思考是线和面的关系。可以看到图中并没有画出各个 zone 的轴，实际上数据点是在轴上的。而用来分割各个 zone 的方式是面，这样也许更能表现出 zone 这个地理空间的间隔概念。

查看出处

使用场景

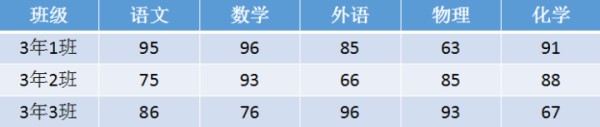

（1）学校里的那些事。2017年某中学进行了第一次模拟考，三年级中3个班级的平均成绩数据如下表，我们要对这三个班级的整体成绩做出评估，为接下来的教学计划做出指导。

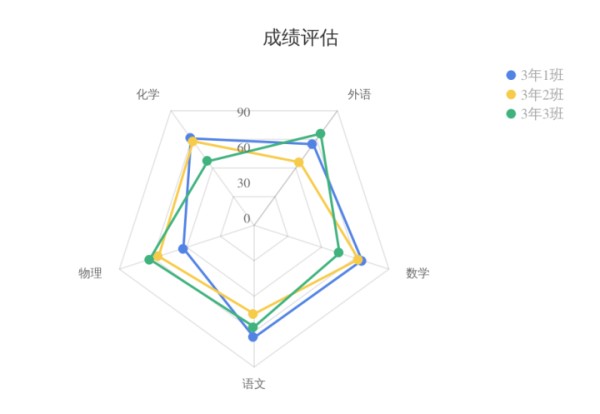

我们用雷达图进行分析：

通过这个雷达图可以看到很多信息，比如2班的语文和外语成绩最差，其余三科成绩都不错，有偏科现象，1班的外语和物理成绩最差，需要追赶，3班的化学和数学成绩较差等（小壹, 2017）。[点击阅读更多]
