作图详解

    本期采用R绘制堆叠玫瑰图及堆叠环状条形图。玫瑰图与环状条形图均为极坐标系下变形的条形图，前者相当于将条形图的X轴“掰弯”，后者则相当于将条形图的Y轴“掰弯”。

    采用Excel数据绘制玫瑰图使用的扩展包与Cleveland点图的扩展包一致，均为readxl及ggplot2，其安装及调用，Excel的读取方法参见作图详解 | 采用R绘制Cleveland点图。

堆叠玫瑰图的绘制

ggplot(polarmap) + geom_bar(aes(x=技术手段, fill=forcats::fct_rev(年代))) + coord_polar(theta = 'x') + scale_fill_brewer()  + theme(text=element_text(family='Hei'))

其中，“coord_polar()”为向极坐标系的投影，“coord_polar(theta = 'x')”即沿着x轴掰弯到极坐标系的条形图，

“scale_fill_brewer()”为调整玫瑰的颜色，

“theme(text=element_text(family='Hei'))”用于解决可能存在的图形不能显示中文的情况，

geom_bar默认的堆叠顺序自外向内为2010-2017至<1990，forcats::fct_rev(年代)用于改变其堆叠顺序。

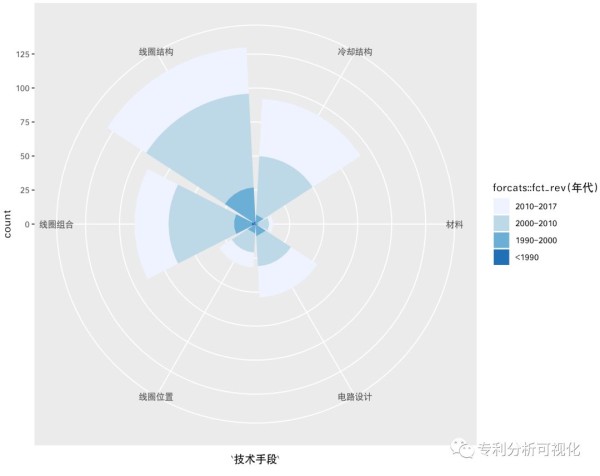

    堆叠的玫瑰图，每个花瓣整体大小为该分支的总量，其不同颜色代表了该分支不同年代的申请量。上图展示了核磁共振超导射频线圈领域，二级分支：线圈结构，线圈组合，线圈位置，电路设计，材料，冷却结构五个方面随着不同年代的累积申请量。

环状条形图的绘制

ggplot(polarmap) + geom_bar(aes(x=技术手段, fill=forcats::fct_rev(年代))) + coord_polar(theta = 'y') + scale_fill_brewer() + theme(text=element_text(family='Hei'))

其中，“coord_polar(theta = 'y') ”用于沿着y轴掰弯到极坐标系的条形图。

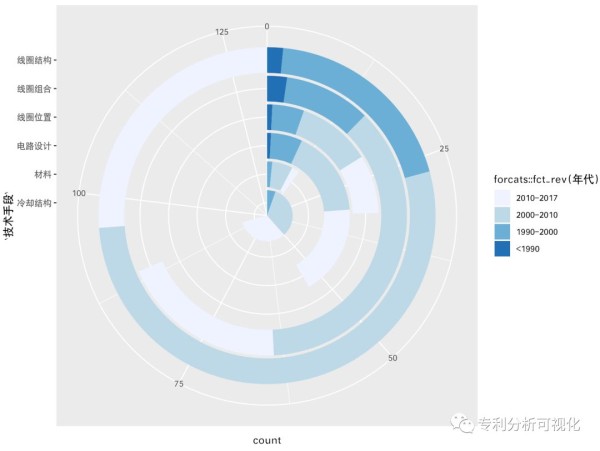

        上图为与堆叠玫瑰图相同数据绘制的环状条形图。其圆环总长度为该分支的申请总量，其不同颜色代表了该分支不同年代的申请量。

        安装了R studio和相关扩展包的小伙伴，复制完整程序，将“polarmap”修改为待读入的Excel名称，将“技术手段”，“年代”修改为待绘制的字段名称，点点run一键出图哟。

本期完整程序如下：

library(ggplot2)

library(readxl)

ggplot(polarmap)+geom_bar(aes(x=技术手段, fill=forcats::fct_rev(年代))) + coord_polar(theta = 'x') + scale_fill_brewer() + theme(text=element_text(family='Hei'))

ggplot(polarmap)+geom_bar(aes(x=技术手段, fill=forcats::fct_rev(年代))) + coord_polar(theta = 'y') + scale_fill_brewer() + theme(text=element_text(family='Hei'))

保护版权人人有责
