Keystone GR凯斯通弹性阀座气动蝶阀

简要描述：Keystone GR凯斯通弹性阀座气动蝶阀

产品型： GR

更新时间：2023-4-6

厂商性质：

访  问  量：1235

详情介绍

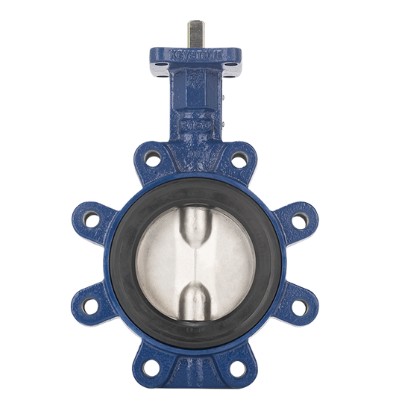

Keystone GR凯斯通弹性阀座气动蝶阀

Keystone系列GR蝶阀

Keystone系列GR是一种通用弹性阀座蝶阀，可提供法兰式、凸耳式或对夹式阀体，适用于任何需要液滴密封关闭和最大流动面积的场合。

Keystone GR凯斯通弹性阀座气动蝶阀特点

根据EN 558系列20和API 609，对夹和凸耳机身设计，具有面对面的尺寸。

根据EN 593和API 609进行设计。

阀座可现场更换，并将阀体和轴与流体完全隔离。

主轴密封超过阀门的额定压力，防止通过轴区域泄漏到大气中。

副轴密封提供后备安全。

Keystone GR凯斯通弹性阀座气动蝶阀用于法兰密封的阀座中的模制O形圈消除了对垫圈的需要。

轴封可防止湿气渗入轴区域。

两件式轴允许使用较薄的阀瓣，并提供最小的流动阻力（最高DN 300/NPS 12）。

圆形抛光阀盘边缘提供完全同心密封、更低的扭矩、更长的阀座寿命和防跌落关闭。

阀体定位孔便于法兰之间的安装和定心。

加长的车身颈部可实现管道隔热。

顶部和底部轴承可实现最佳支撑、最小摩擦和降低扭矩。

Keystone GR凯斯通弹性阀座气动蝶阀规格

尺寸：DN 50-900（NPS 2-36）

压力：16巴DN 50-300（230磅/平方英寸NPS 2-12）

10巴DN 350-900（150磅/平方英寸NPS 14-36）

加强阀座：16 bar DN 350-600（230 psi NPS 14-24）

管线末端：10 bar DN 50-300（150 psi NPS 2-12）

6巴DN 350-900（90磅/平方英寸NPS 14-36）

加强阀座：10 bar DN 350-600（150 psi NPS 14-24）

真空环境：0.4巴（5.8磅/平方英寸）

温度：`-40°C至+160°C（-40°F至+320°F）

法兰调节：PN 6/10/16、125/150、JIS 10K、BS表E、AS4087 PN 16、AS2129

Keystone GR凯斯通弹性阀座气动蝶阀Wafer and lugged body design with face-to-face dimension, according to EN 558 Series 20 and API 609.
Designed according to EN 593 and API 609.
The seat is field replaceable and fully isolates the body and shaft from the flow.
Primary shaft sealing exceeds the pressure rating of the valve and prevents leakage through shaft area to atmosphere.
A secondary shaft sealing provides back-up safety.
A molded-in O-ring in the seat for flange sealing eliminates the need for gaskets.
Shaft seals prevent moisture penetrating into the shaft area.
The two piece shaft allows for a thin disc and provides minimal obstruction to flow (up to DN 300/ NPS 12).
Rounded polished disc edge gives full concentric sealing, lower torques, longer seat life and drop-tight shut-off.
Body locating holes allow ease of installation and centering between the flanges.
Extended body neck allows for pipe insulation.
Top and bottom shaft bearings for optimized support and minimum friction and decreased torque.
