郑州大学李梦瑶团队 AFM：Ag₈SnSe₆的低维结构设计与热电性能优化

近年来，“类液态”材料因其超低的晶格热导率而得到广泛关注。这类材料不仅通过声子玻璃效应对声子进行强烈散射，还因其类液态行为能够使部分横波声子发生软化甚至消失，从而显著降低材料的热容。在三元类液态化合物中，硫银锗矿类液态材料表现出优异的热电性能，具有超低的晶格热导率，在已知的热电半导体中具有最低的声子声速和声子截止频率，被认为是极具潜力的热电材料。其中，Ag8SnSe6是目前已知的热电材料中声速及热导率最低的材料之一，具有环境友好、元素丰富等优势，为其未来商业化应用提供了广阔前景。然而，Ag8SnSe6固有的低导电性限制了其热电性能的提升，从而制约了实际应用的发展。

近日，郑州大学物理学院李梦瑶等人提出了一种结合低维化和本征掺杂来增强Ag8SnSe6热电性能的新方法，将Ag8SnSe6的晶粒尺寸缩小至纳米尺度，诱导量子限域效应，提高功率因子。同时，晶粒尺寸的减小显著提高了晶界密度，有效降低了晶格热导率。此外，通过少量Sn掺杂，在载流子浓度提高的同时降低了界面势垒，进一步提升了电输运性能。这种协同优化策略使得Ag8SnSe6的热电ZT值在整个温度范围内均得到显著提升。

2025年1月15日，相关工作以“Low-Dimensional Structure Modulation in Ag8SnSe6 for Enhanced Thermoelectric Performance”为题发表在《Advanced Functional Materials》上。

在这项工作中，团队开发了一种胶体法制备尺寸约为10nm的Ag8SnSe6纳米晶体。这些纳米晶体组装而成的热电块体表现出超低的导热性。Sn的引入使费米能级进入导带，显著增加了载流子浓度，同时导致能带扁平化，从而增加塞贝克系数和功率因子，显著改善了整个测试温度范围内的导电性能。此外，平坦能带的存在可能会引入更多的缺陷或杂质态，增强声子散射，从而降低声子的导热性。与此同时，Sn掺杂诱导了位错、点缺陷、两相界面和纳米孔的形成，这些结构特征进一步强化了声子散射效应，显著降低了晶格热导率。电输运和热输运性能的协同优化最终使整个温度范围内的ZT值大幅提升，特别是在室温下，Ag8SnSe6-1wt% Sn样品的ZT值达到约0.6@300 K。此外，Sn的引入还提高了材料的硬度，最高达到1.2 Gpa。

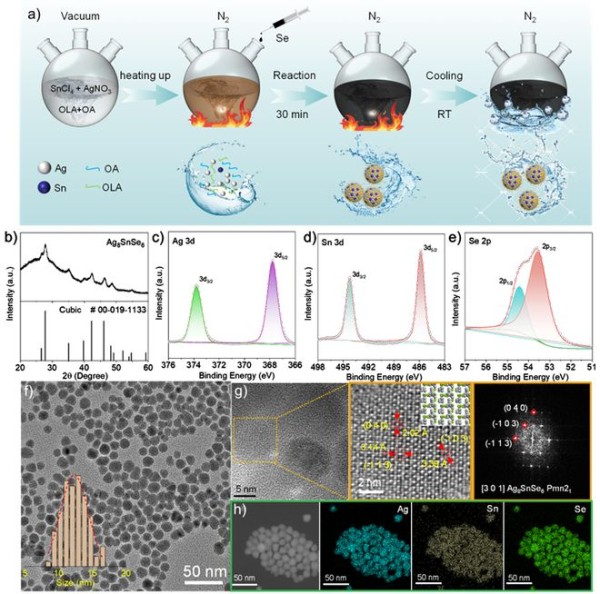

图1.纳米晶的制备与结构表征。（a）胶体法制备Ag8SnSe6纳米晶示意图。（B） XRD图谱。（c-e）高分辨率Ag 3d、Sn 3d和Se 3d XPS光谱。（f)）TEM显微图。（g）HRTEM图像。（h）Ag8SnSe6纳米晶的TEM- EDX图谱。

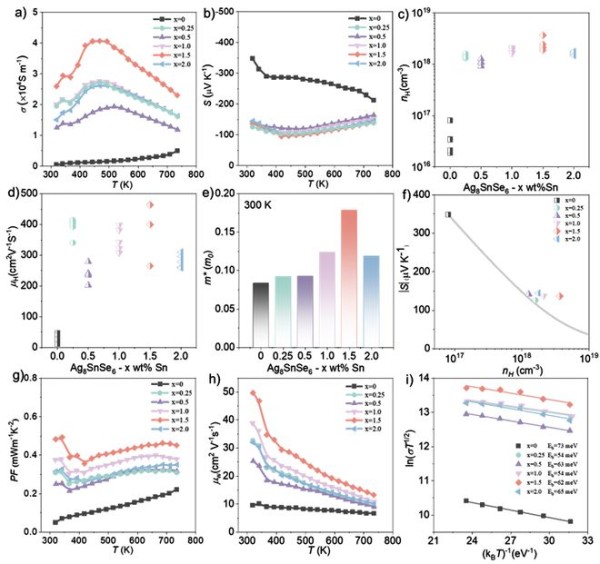

图2. Ag8SnSe6-x%wt Sn样品的热电性能。（a）电导率的温度依赖性。（b）塞贝克系数的温度依赖性。（c）环境温度下的霍尔载流子浓度和（d）不同外加磁场下载流子迁移率。（e)有效质量。（f）Pisarenko曲线。（g）功率因子。（h）加权迁移率的温度依赖性。（i）Ag8SnSe6-x wt% Sn的界面能量势垒。

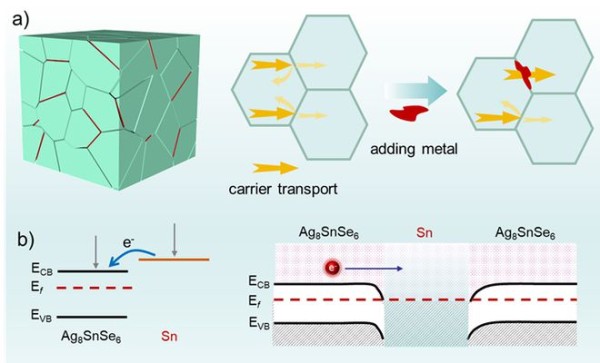

图3.电子输运示意图。（a）Ag8SnSe6-x wt% Sn的载流子输运示意图。（b）复合材料界面能量势垒图。

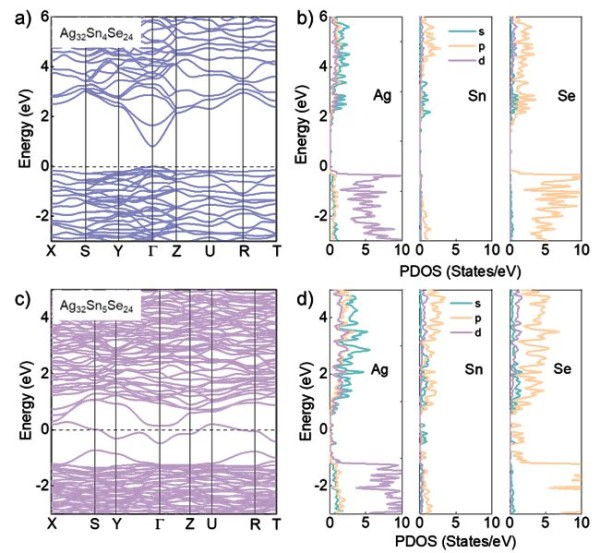

图4.能带结构示意图。（a）Ag8SnSe6样品的能带结构。（b）Ag8SnSe6的态密度。（c）Ag8SnSe6- Sn样品的能带结构和（d）态密度。

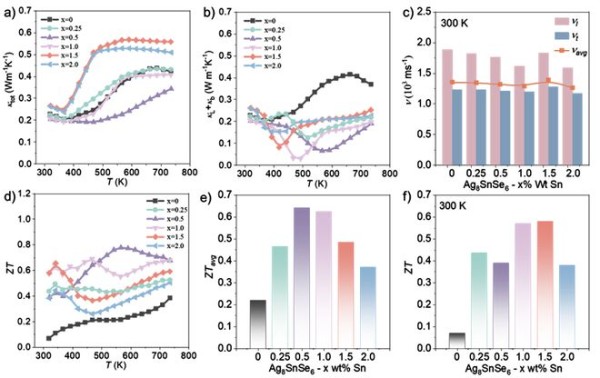

图5. Ag8SnSe6-x wt% Sn样品的热电性能。（a）总热导率和（b）晶格热导率的温度依赖性。（c）室温下的声速。（d）ZT值。（e）平均 ZT值。（f）室温下ZT值。

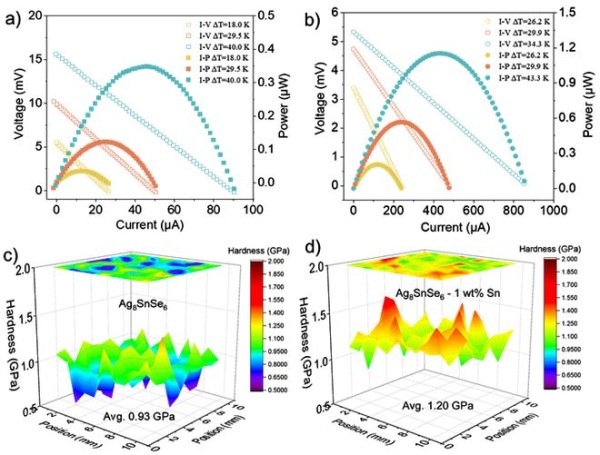

图6.样品的输出功率和硬度。（a-b）Ag8SnSe6和Ag8SnSe6-1 wt% Sn的输出功率。（c-d)）Ag8SnSe6和Ag8SnSe6-1 wt% Sn硬度三维云图。

总之，本研究提出了一种调控制备Ag8SnSe6纳米晶的策略，实现了电输运和热输运的解耦，并通过掺杂进一步显著提高该材料在宽温域下的热电性能，为其在热电器件中的实际应用奠定了基础。

上述工作得到国家重点研发计划、中国博士后基金等资助。

https://advanced.onlinelibrary.wiley.com/doi/10.1002/adfm.202421449

免责声明：部分资料可能来源于网络，转载的目的在于传递更多信息及分享，并不意味着赞同其观点或证实其真实性，也不构成其他建议。仅提供交流平台，不为其版权负责。如涉及侵权，请联系我们及时修改或删除。原创文章欢迎个人转发和分享，刊物或媒体如需转载请联系。联系邮箱：[email protected]

微信号 : Chem-MSE

诚邀投稿

欢迎专家学者提供化学化工、材料科学与工程及生物医学工程等产学研方面的稿件至[email protected]，并请注明详细联系信息。化学与材料科学会及时选用推送。

特别声明：以上内容(如有图片或视频亦包括在内)为自媒体平台“网易号”用户上传并发布，本平台仅提供信息存储服务。

Notice: The content above (including the pictures and videos if any) is uploaded and posted by a user of NetEase Hao, which is a social media platform and only provides information storage services.

网址：郑州大学李梦瑶团队 AFM：Ag₈SnSe₆的低维结构设计与热电性能优化 http://www.mxgxt.com/news/view/997327

相关内容

基于参数化设计的三维桥梁模型构建
湿式静电除尘器流场的数值模拟与优化设计
团队组织架构如何设计图
如何设计团队架构图
郑州黄茹化妆培训学校西大街校区明星造型设计全能提升班
装载机工作机构SQP算法优化及虚拟样机仿真
【制备工艺对结构陶瓷性能的影响——烧结温度对气压烧结氮化硅铁显微结构及性能的影响】
羧甲基纤维素与氨基封端的笼型聚倍半硅氧烷协同组装构筑结构化液体的研究
精诚团结——高绩效团队建设与管理
东华大学俞建勇院士和丁彬研究员团队在全纤维电子皮肤领域最新研究成果

随便看看
