双通道跨孔雷达=数字化电磁波CT+电阻率CT

发布时间：2025-05-09 05:44

双通道雷达为跨孔CT研究注入了新的生命，为波速和衰减成像的可靠性提供了技术保障。在双通道雷达基础上发展起来的电阻率CT成像方法，分辨率高，可靠性好，为电阻率成像开辟了新的途径。克服了直流电阻率成像中存在的分辨率不均和对高阻异常不敏感的问题。这些新的理念，在国内外都具有创新性，具有重要的学术价值和广泛的应用前景。

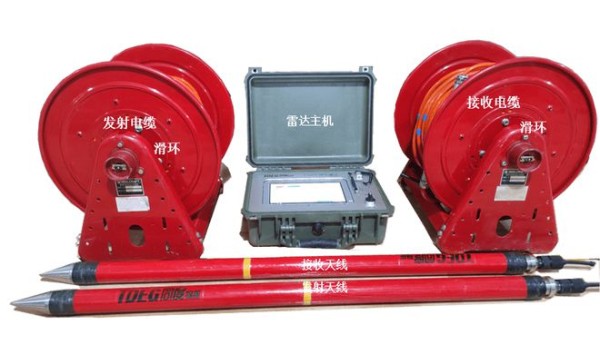

天线： 40MHZ、100MHZ

采样率：1GHZ；

ADC： 16bit；

跨孔距离：不小于50m；

采集方式：程控

数据处理：自动成像

成果：波速CT, 电阻率CT，趋肤深度CT ，波阻抗测井

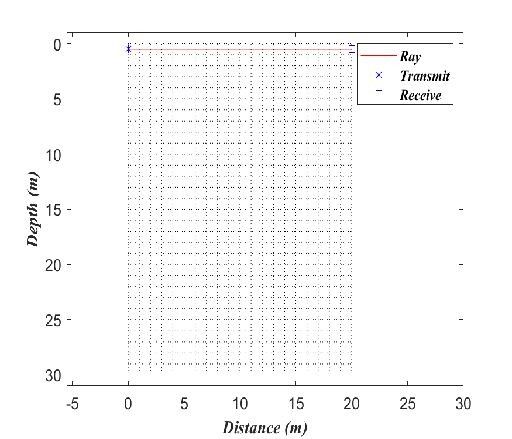

跨孔雷达工作方式

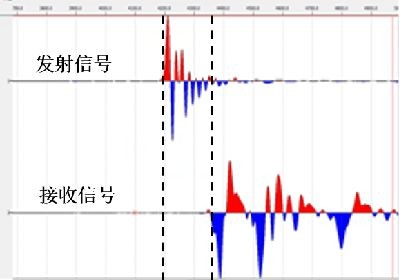

双通道记录：走时差，幅值比

电磁波波速

而波速与介电常数有关。

干燥完整岩体的波速在0.1-0.15m/ns范围内，低波速意味着含水量增高，高波速意味着空隙率增加。

趋肤深度(Skin depth)或称为穿透深度

用趋肤深度表征衰减特性比较直观。与衰减成反比，可量化，能量衰减到0.368（即1/e）的厚度。

表达雷达信号的穿透能力，跟介质的导电率相关，电导率高衰减剧烈，趋肤深度小；电导率低衰减小，趋肤深度大。

电导率与岩性成分和含水率有关，含金属硫化物的矿体和含水量大的岩体，电导率比较大。

干燥致密岩体的趋肤深度在10-30m范围，饱水岩体的趋肤深度在1-10m的范围，空隙密集的岩体趋肤深度可以大于50m。

电阻率CT

常规是通过电阻率CT设备，在孔中布置高密度的电极阵列；

识别电阻率异常区域，例如煤矿底板含水性，富水采空区，矿产等

波阻抗测井

雷达的发射功率是随介质波阻抗变化

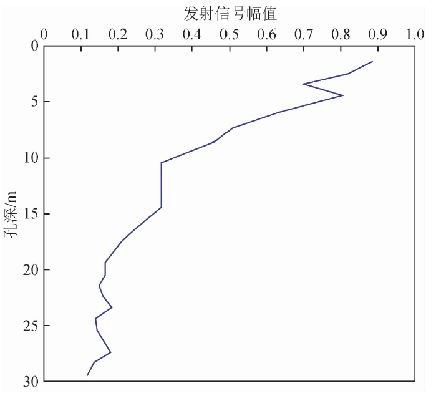

为研究雷达反射功率随深度的变化，对钻孔雷达发射信号进行了现场测定．间隔1ｍ记录发射信号，地下水位10m。

随深度增加辐射功率迅速减小

实际反映了介质波阻抗的降低，也就是含水量的增加

也能反应岩溶的发育情况
